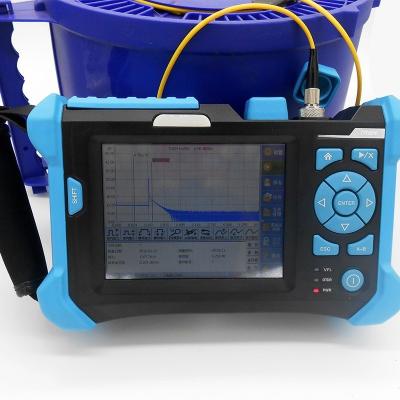

Smart Palma OTDR Testador S66B

Técnico Especificações ¹

Comprimento de onda (nm)

1310/1550

Faixa dinâmica (dB) ²

40/38, 38/36, 32/30

Largura de pulso (ns)

5,20,40,80,160,320,640,1280,2560,5120,10240,20480

Evento de zona cega (m) ³

2m

Atenuação de zona cega (m) ³

9 m

Linearidade (dB/dB)

±0,05 dB/dB

A perda de limiar (dB)

0.05

A perda de taxa de resolução (dB)

0.01

Amostragem taxa de resolução (m)

0.125 para 8

Ponto de amostragem

32 K

Distância incerteza (m)

± (1 m + 5×10-5× distância + intervalo de amostragem)

Distância de alcance (km)

0.3 to180

Típico em tempo real refrescante duração (s)

0.2

Capacidade de memória de rastreamento

Cartão SD (2gb), > 10000pcs

Duração da medição

Definido pelo usuário; 5 seg, 10 seg, 15 segundos, 30seg, 1min, 2min, 3min e são selecionáveis

Especificação geral

Dimensões (A×L×P)

150×235×66

Peso

1,5 kg

Temperatura

Temperatura de funcionamento -10℃ a 50℃

Memória de temperatura de -40℃ a 70℃

Umidade relativa

0% a 95% (sem condensação)

Fonte de alimentação

Bateria de lítio; continuar o trabalho de duração igual ou superior a 8 horas

Período de garantia

24 meses

Comentários

1. A especificação técnica descreve o assegurado o desempenho do aparelho quando usando o PC típico modelo de conector para medir. Sem considerar a incerteza causada pela fibra óptica refractivity.

2. A faixa dinâmica é a dados medidos sob as condição do máximo de largura de pulso e a 3 minutos de tempo médio. Dinâmica intervalo é a dados medidos sob a condição de 180km/20480ns/3min.

3. Condições de medição de zona cega: reflexão o evento está dentro de 4Km, reflexão, força < -35dB. Medido pelo mínimo largura de pulso.

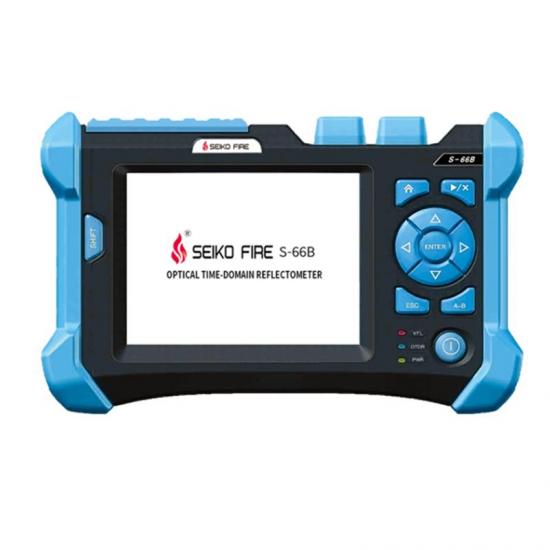

OTDR S-66B

1

Correia De Pulso

1

12V/3A Adaptador de Energia CA

1

CD de Software

1

Instrução Do Produto

1

Fabricante Certificado de Garantia

1

Carrega o Saco ou bolsa de transporte

1

Certificado de Calibração

1

Leitor USB

1

Cartão SD

1

Bateria

1

Conector @ FC/PC

1
